Alimentazione CA per a prova di u mutore trifase
2.Tecnulugia: Convertitore staticu basatu annantu à IGBT cù alta capacità di sovraccaricu
3. Ingressu: Trifase, 380V-480V, alimentazione di rete 50/60Hz
4. Output: 0-520V Ajustabile, Frequenza Variabile 5Hz-400Hz, Onda Sinusoidale Pura
5. Applicazioni chjave: Test di e prestazioni di i motori industriali, Validazione di u sistema di trasmissione, Test di pompe è compressori, Piattaforme di burn-in
6. Caratteristiche principali: Supportu di corrente di partenza elevata, Ampia gamma di frequenza, Design robustu per carichi induttivi
7. Marca: ACSOON (Profili di tensione è frequenza persunalizati dispunibili).
- Description Product

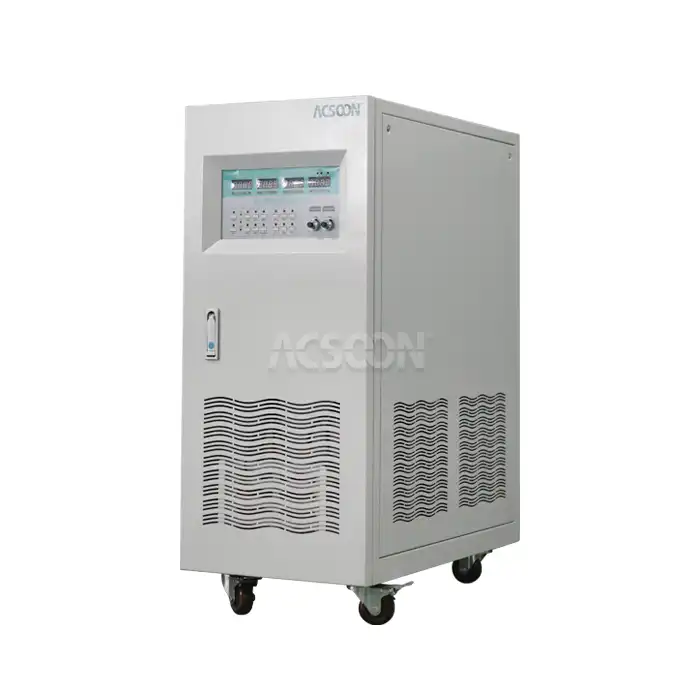

Prova di u Motore Trifase Alimentazione CA | Simulatore di Azionamentu à Frequenza Variabile
XI'AN JERRYSTAR INSTRUMENT CO., LTD presenta u Alimentazione CA per a prova di u mutore trifase, una fonte d'alimentazione robusta è versatile cuncepita per i testi rigorosi di i motori industriali è di i sistemi di trasmissione assuciati. Questa alimentazione simula diverse cundizioni di rete è furnisce una tensione è una frequenza di uscita variabili per validà e prestazioni, l'efficienza è a durabilità di u mutore in cundizioni di laburatoriu cuntrullate è ripetibili, da l'avviamentu à bassa velocità à u funziunamentu à alta velocità.
Datasheet
| paràmetru | spicifichi |
|---|---|
| Serie Model | Serie ACSOON AF400M |
| entrée | Tensione: Trifase 380V, 400V, 415V, 480V ±15% Frequenza: 50Hz / 60Hz |
| radicali avrìanu pututu | Tensione: 0-520V (LL) regulabile Frequenza: 5Hz - 400Hz regulabile Cunfigurazione: Trifase, 4 fili + PE Potenza: 10, 15, 20, 30, 45, 60, 75, 100, 150, 200, 300 kVA |
| Capacità di Overload | 150% per 60 secondi, 200% per 10 secondi (per l'avviamentu di u mutore) |
| Qualità di output | THD: <3% @ carica lineare Forma d'onda: onda sinusoidale pura |
| regulamentu | Tensione: ≤ ±1.5% FS Frequenza: ≤ ±0.2% FS |
| capelli | Aria furzata cù cuntrollu di temperatura |
Caratteristiche principali di l'alimentatore CA per a prova di u mutore trifase
Profili V/F regulabili: Permette a prugrammazione di curve di tensione per Hertz (V/Hz) per simulà diversi metudi di cuntrollu di u mutore è testà a risposta di u mutore.
Alta capacità di corrente di partenza: U stadiu di pruduzzione robustu sustene l'alta coppia necessaria per l'avviamentu di u mutore è l'accelerazione sottu carica.
Misure cumplete: Misurazione integrata per tensione trifase, corrente, putenza (kW), fattore di putenza è frequenza per l'analisi diretta di e prestazioni.
Prutezzione è Sicurezza: Dispone di prutezzione da perdita di fase, spegnimentu per surriscaldamentu è prutezzione da cortocircuitu per prutege sia l'alimentazione sia u mutore in prova.
Perchè sceglie l'alimentatore CA per a prova di motori trifase ACSOON?
Alta capacità di sovraccaricu: Specificamente cuncipitu per trattà currenti di spuntu elevate (finu à u 150-200% di a corrente nominale) tipiche di l'avviamentu di u mutore, senza scatti intempestivi.
Ampia gamma di frequenze: Frequenza di uscita regulabile da 5Hz à 400Hz, chì permette di testà i motori in tutta a so gamma di velocità è per applicazioni speciali.
Cuntrolu di putenza precisu: Fornisce una putenza trifase pulita è stabile cù una eccellente regulazione di tensione è frequenza, chì permette misurazioni precise di coppia è efficienza.
Durabilità Sottu Carica: Custruitu cù cumpunenti di qualità industriale è un trasformatore d'isolamentu classificatu per u funziunamentu continuu cù carichi altamente induttivi è squilibrati.
Campi d'applicazione di l'alimentazione CA per a prova di u mutore trifase
QC di a fabricazione di motori: Test di prestazione finale, mappatura di l'efficienza è rodaggio di motori AC à induzione, sincroni è servomotori.
Test di Drive è Inverter: Serve cum'è simulatore di rete programmabile per testà i variatori di frequenza variabile (VFD) è i sistemi di motori alimentati da inverter.
Test di pompa è ventilatore: Simulazione di e cundizioni operative di u mondu reale per a validazione di e prestazioni di pompe, compressori è soffiatori industriali azionati da motore.
Ricerca è Sviluppu: Adupratu in laburatorii per studià e caratteristiche di u mutore, sviluppà novi algoritmi di cuntrollu è testà i sistemi d'isolamentu sottu diverse qualità di putenza.
U nostru Services
Control qualità
Prova di stress di i cumpunenti: I moduli IGBT è i trasformatori di uscita sò selezziunati è testati per a capacità di gestione di currenti di piccu elevate.
Burn-in di carica induttiva: Ogni unità hè sottumessa à una prova estesa cù un caricu induttivu trifase standard per verificà a stabilità è e prestazioni termiche.
Test di rampa di tensione/frequenza: A prugrammabilità è a precisione di i profili V/Hz sò verificate accuratamente in tutta a gamma di output.
Validazione di u circuitu di prutezzione: Tutte e prutezioni pertinenti à u mutore (squilibriu di fase, sovraccaricu) sò testate in cundizioni di guastu simulatu.
Risultati R&D
Risposta Dinamica Migliurata: Hà sviluppatu algoritmi di cuntrollu per furnisce una tensione di uscita stabile durante i cambiamenti rapidi di carica di u mutore è i transitori di avviamentu.
Stabilità à bassa frequenza: Soluzioni ingegnerizate per mantene una uscita d'onda sinusoidale pulita è a stabilità ancu à frequenze assai basse (per esempiu, 5-10Hz) per i test di avviamentu.
Software di sequenza di test persunalizata: Hà creatu un software opzionale chì permette à l'utilizatori di creà sequenze di test automatizate chì implicanu rampe, pause è cicli di tensione è frequenza.
Integrazione di misurazione migliorata: Porte di uscita analogiche/digitali cuncepite per cunnette si facilmente cù sensori di coppia esterni, registratori di dati è analizzatori di putenza.
Imballaggio è Trasportu
Imballaggio industriale per impieghi gravosi: L'unità hè assicurata in una cassa di legnu rinforzata cù cinghie d'acciaiu, adatta per u trasportu di macchine pesanti.
Umidificazione di e vibrazioni: I rinforzi interni è a schiuma ad alta densità isolanu l'unità da scosse è vibrazioni durante u trasportu.
Documentazione tecnica cumpleta: Include schemi di cablaggio dettagliati per e configurazioni di prova, note d'applicazione per e prove di i motori è un inseme cumpletu di manuali d'usu.
Gestione Globale di u Trasportu: Ci occupemu di tutta a logistica, offrendu opzioni di trasportu marittimu è aereu cù documentazione d'esportazione prufessiunale.
Serviziu Post-Vendita
Offremu una garanzia di 18 mesi, un supportu tecnicu dedicatu per a cunfigurazione di l'applicazione, accessu à l'aghjurnamenti di u firmware è un inventariu prontu di pezzi di ricambio critichi cum'è moduli IGBT è gruppi di ventilatori.
Certificazione di qualificazione
Certificatu ISO 9001: 2015 prucessi di fabricazione è di garanzia di qualità;Marcatura CE, cunfirmendu a cunfurmità cù e direttive di sicurezza è EMC di l'UE per l'attrezzature industriali;Rapportu di prova di prestazione: Ogni unità hè spedita cun un rapportu dettagliatu chì verifica e so specifiche di output è e capacità di sovraccaricu.
FAQ |
|---|
| Q1: Chì ghjè u principale vantaghju di utilizà questu paragunatu à un azionamentu di frequenza variabile (VFD) standard per a prova di i motori? |
| A: Questa fornitura furnisce una uscita d'onda sinusoidale pura è pulita Cù una regulazione precisa è una larga capacità di regulazione, ideale per misurà e vere prestazioni di u mutore senza a distorsione armonica introdutta da l'uscita PWM di un VFD. Agisce cum'è un simulatore di rete perfettu. |
| Q2: Pò ancu pruvà i motori monofase? |
| A: Mentre hè cuncipitu per carichi trifase, pò esse cunfiguratu per furnisce una fase (LN) per pruvà motori monofase più grandi, utilizendu a so robusta capacità di corrente. |
| Q3: Cumu possu simulà diverse tensioni di linea (per esempiu, 208V o 600V) per i motori cuncepiti per questi standard? |
| A: A tensione di uscita hè regulabile in modu continuu da 0V. Pudete impostà a tensione LL per currisponde à a putenza nominale di u mutore (per esempiu, 208V o 480V). Per tensioni superiori à 520V, hè dispunibule una opzione di trasformatore di uscita persunalizzata. |
| Q4: Hè adattatu per pruvà i motori cù carichi attaccati (cum'è una pompa o una scatula di cambiu)? |
| A: Assolutamente. A so alta capacità di sovraccaricu u rende ideale per pruvà u mutore mentre hè accoppiatu à u so caricu meccanicu reale, simulendu e cundizioni reali di avviamentu è di funziunamentu. |
| Q5: A frequenza di uscita pò superà i 60Hz o i 50Hz per testà e cundizioni di sovravelocità? |
| A: Iè, a frequenza hè regulabile finu à 400Hz, chì vi permette di testà e prestazioni di u mutore, a stabilità di i cuscinetti è l'isolamentu à velocità superiori à a frequenza di basa (test di sovravelocità). |
Cuntatta ci
Per e specificazioni tecniche o e soluzioni globali per u Alimentazione CA per a prova di u mutore trifase: acpower@acsoonpower.com, o mandate i vostri bisogni aduprendu u furmulariu in fondu à u nostru situ web.
