Alimentazione di l'azionamentu à frequenza variabile

1. Gamma di putenza: da 10kVA à 250kVA (Trifase)
2.Tecnulugia: Convertitore di frequenza statica PWM basatu annantu à IGBT cù cuntrollu DSP
3.Input: 3-Phase, 380V/400V/415V/480V, 50/60Hz
4. Output: 0-520V Ajustabile, Frequenza Variabile 0-400Hz, Onda Sinusoidale Pura
5.Applicazioni: Fabbricazione di VFD, Test di Motori, Validazione di Sistemi di Azionamento, R&S di Automazione Industriale
6. Caratteristiche principali: Cuntrollu precisu V/Hz, Alta capacità di sovraccaricu, Profili programmabili, Bassa distorsione armonica
7. Marca: ACSOON (Disponibili intervalli di tensione è frequenza persunalizati).

Send nvistigazioni Download

Description Product

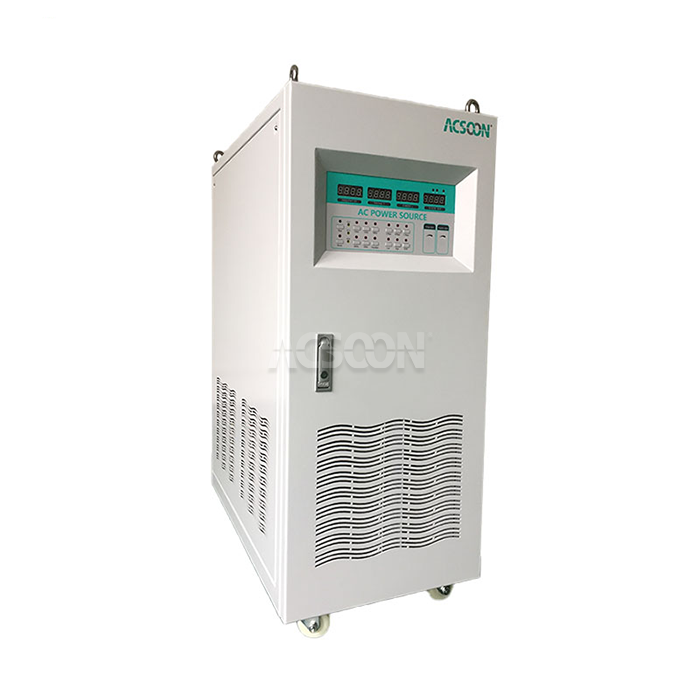

Alimentazione di azionamentu à frequenza variabile | Fonte CA per VFD è test di motori

XI'AN JERRYSTAR INSTRUMENT CO., LTD presenta a spezializazione Alimentazione di l'azionamentu à frequenza variabile, cuncipitu per pruvà è validà i variatori di frequenza variabile, i motori è l'elettronica di putenza cunnessa. Questa fonte CA avanzata furnisce un cuntrollu precisu di a tensione è di a frequenza, permettendu à l'ingegneri di simulà diverse cundizioni operative, pruvà e prestazioni di u drive è assicurà a conformità cù i standard di l'industria. Cù a so alta precisione è u so design robustu, hè un strumentu essenziale per i pruduttori di VFD è i laboratori di prova di i motori.

Datasheet

paràmetru	spicifichi
Serie Model	Serie ACSOON ACSW
Nombre Modèle	ACSW-33100 (100kVA Trifase)
entrée	3-Phase 380V/400V/415V/480V ±15%, 50/60Hz
radicali avrìanu pututu	Tensione: 0-520V (LL) regulabile Frequenza: 0-400Hz regulabile Putenza: 10kVA, 15kVA, 20kVA, 30kVA, 45kVA, 60kVA, 75kVA, 100kVA, 150kVA, 200kVA, 250kVA
Output THD	<3% @ carica lineare
regulamentu	Tensione: ≤ ±1% FS, Frequenza: ≤ ±0.1% FS
Capacità di Overload	150% per 60 seconde, 200% per 10 seconde
Efficiency	≥85%
Quaternu	LCD digitale (V, I, F, P, PF)
Communication	RS485 (Modbus), RS232
Protetti	Sovratensione, Sovracorrente, Cortocircuitu, Sovratemperatura
capelli	Aria furzata
Temp upirativu.	-10 ° C à 45 ° C

Caratteristiche principali di l'alimentazione di l'azionamentu à frequenza variabile

Curve V/Hz regulabili: Profili di tensione-frequenza programmabili per diversi tipi di motori è requisiti di prova.
Supportu di corrente di partenza elevata: U stadiu di pruduzzione robustu gestisce currenti di spuntu elevate senza caduta di tensione.
Misurazione cumpleta: Misurazione integrata per tensione, corrente, frequenza, putenza è fattore di putenza.
Interfaccia di cuntrollu remotu: RS485/Modbus standard per l'integrazione in sistemi di test automatizati.

Perchè sceglie l'alimentatore à frequenza variabile ACSOON?

Cuntrollu precisu V/Hz: Mantene accuratamente u rapportu tensione-frequenza essenziale per un test currettu di u mutore è di l'azionamentu.
Ampia gamma di frequenze: Ajustabile da 0Hz à 400Hz, copre tutte l'applicazioni VFD standard è speciali.
Alta capacità di sovraccaricu: Gestisce un sovraccaricu di 150% per 60 secondi, allughjendu e currenti di avviamentu di u mutore è i testi transitori.
Putenza di uscita pulita: Un THD bassu (<3%) assicura misurazioni precise senza interferenze di qualità di putenza.

Campi d'applicazione di l'alimentazione di l'azionamentu à frequenza variabile

Fabbricazione di VFD: Test di pruduzzione, rodaggio è validazione di a qualità di i variatori di frequenza.
Laboratori di prova di motori: Prove di prestazione di motori AC in cundizioni di frequenza variabile.
Integrazione di u sistema di trasmissione: Validazione di sistemi cumpleti di motori-azionamenti per applicazioni industriali.
Ricerca è Sviluppu: Sviluppà novi algoritmi di guida è strategie di cuntrollu di u mutore.

U nostru Services

Control qualità

Pre-test di i cumpunenti: I moduli IGBT, i pannelli di cuntrollu è i trasformatori sò testati individualmente prima di l'assemblaggio.
Burn-In à pienu caricu: Ogni unità funziona à u 100% di a carica nominale per verificà a stabilità termica è elettrica.
Verificazione di precisione V/Hz: E curve di tensione-frequenza sò calibrate è validate in tutta a gamma.
Ispezione finale di sicurezza: Verifica cumpleta di tutte e funzioni di prutezzione è di a sicurità elettrica.

Risultati R&D

Algoritmu DSP Avanzatu: Sviluppatu un cuntrollu digitale precisu per una regulazione V/Hz precisa è una risposta transitoria rapida.
Fase di output ottimizzata: Inverter IGBT robustu cuncepitu per un funziunamentu affidabile in cundizioni di carica esigenti.
Archiviazione di prufili definiti da l'utente: Memoria implementata per 10 sequenze di test programmabili cù impostazioni di tensione/frequenza/tempu.
Gestione termale rinfurzata: Raffreddamentu efficiente cuncepitu per un funziunamentu continuu à piena putenza nominale.

Imballaggio è Trasportu

Imballaggio di qualità industriale: L'unità hè fissata in una cassa di legnu rinforzata cù rinforzi interni.
Prutezzione di u clima: L'imballu include una barriera d'umidità per a prutezzione durante u trasportu marittimu.
Documentazione cumpleta: U pacchettu cuntene u manuale d'usu, i certificati di prova, i schemi di cablaggio è l'infurmazioni di garanzia.
Logistica Globale: Coordinemu a spedizione in u mondu sanu cù tracciamentu cumpletu è assicurazione.

Serviziu Post-Vendita

Offremu una garanzia di 18 mesi, un supportu tecnicu reattivu, accessu à pezzi di ricambio è assistenza opzionale per a messa in opera in situ.

Certificazione di qualificazione

Certificatu ISO 9001: 2015 sistema di qualità di fabricazioneMarcatu CE per a cunfurmità di u mercatu europeuRapportu di prova di fabbrica: Furnitu cù ogni unità chì documenta i parametri di prestazione.

FAQ
Q1: Chì ghjè u scopu principale di un alimentatore à frequenza variabile?
A: Fornisce una fonte CA cuntrullata cù tensione è frequenza regulabili specificamente per pruvà VFD, motori è sistemi di azionamentu in diverse cundizioni operative.
Q2: Pò simulà diversi mudelli V/Hz per i testi di i motori?
A: Iè, supporta curve V/Hz programmabili, chì vi permettenu di testà motori cù diverse caratteristiche, cumprese profili di coppia costante è putenza costante.
Q3: Cumu gestisce l'alta corrente di partenza di i motori?
A: A so alta capacità di sovraccaricu (150% per 60 secondi) hè specificamente cuncipita per accoglie e currenti di spuntu di u mutore senza scatti o cadute di tensione.
Q4: Hè adattatu per pruvà l'azionamenti rigenerativi?
A: Per e prove di azionamenti rigenerativi, cunsiderate a nostra serie di simulatori di rete bidirezionali. Questa unità hè ottimizzata per furnisce energia à azionamenti è motori.
Q5: Chì opzioni di cumunicazione sò dispunibili per i testi automatizati?
A: L'interfacce standard RS485 Modbus è RS232 permettenu una facile integrazione cù sistemi di test automatizati per u cuntrollu remotu è l'acquisizione di dati.
