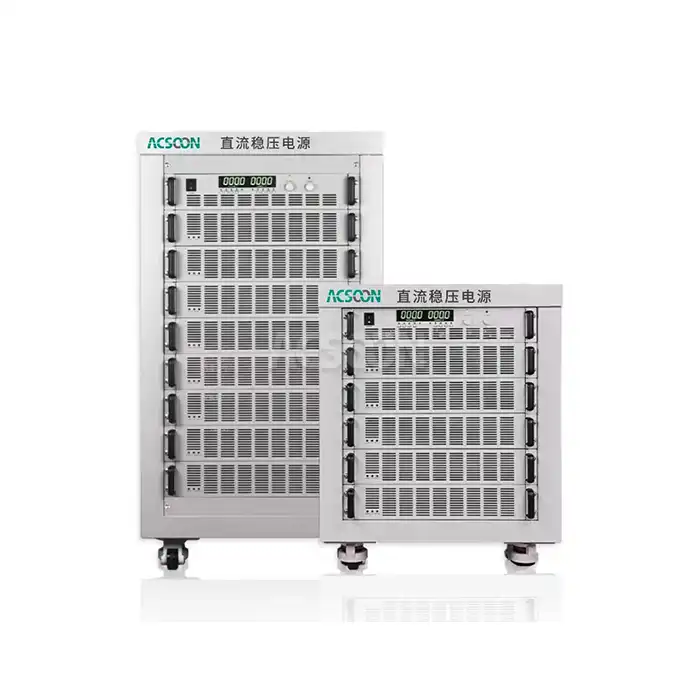

Alimentazione CC programmabile per test di batteria

1. Gamma di putenza: da 5 kW à 60 kW, ampie gamme di tensione è corrente
2.Tecnulugia: Funziunamentu bidirezionale, à quattru quadranti (fonte è dissipatore)
3. Ingressu: Trifase, 380V/400V, 50/60Hz
4. Output: Tensione CC pusitiva è negativa, alta corrente, cù capacità rigenerativa
5.Applicazioni: Test di pacchetti di batterie EV, Validazione di u sistema di accumulazione di energia (ESS), Ciclu di e cellule di batteria, Test di supercondensatori
6. Funzioni principali: Simulazione di carica/scarica, alta risposta dinamica, misurazione di precisione, registrazione di dati integrata
7. Marca: ACSOON (Software di prufilu di prova persunalizatu dispunibule).

Send nvistigazioni Download

Description Product

Alimentazione CC programmabile per test di batterie | Ciclatore di batterie bidirezionale

XI'AN JERRYSTAR INSTRUMENT CO., LTD presenta l'avanzatu Alimentazione CC programmabile per test di batteria, una suluzione di putenza bidirezionale cuncipita per e rigorose esigenze di a ricerca è a validazione muderna di e batterie. Stu sistema va oltre una semplice fonte per agisce cum'è una carica elettronica d'alta precisione, capace di simulà profili di carica è scarica cumplessi, rendendulu essenziale per u sviluppu è a prova di batterie à ioni di litiu, pile à combustibile è sistemi di accumulazione di energia cù una precisione è un cuntrollu senza paragone.

Datasheet

paràmetru	spicifichi
Serie Model	Serie ACSOON BTS
Modu Operazione	Quattru quadranti (bidirezionale, fonte è dissipatore)
entrée	3-Phase 380V/400VAC, 50/60Hz
Range di output	Tensione: 0-60V à 0-1000V+ Corrente: 0-100A à 0-2000A+ Putenza: 5kW, 10kW, 20kW, 30kW, 60kW
Precisione di u regulamentu	Tensione: ≤ ±0.05% FS Corrente: ≤ ±0.1% FS
Risposta Dinamica	< 1ms per un passu di corrente 10%-90%
Risoluzione di Misurazione	16-bit o superiore per V & I
Communication	LAN (Ethernet), USB, CAN, RS232, I/O analogichi isolati
Efficienza (Modu di Rigenerazione)	> 90% di ricuperazione d'energia in a rete

Alimentazione CC programmabile per test di batterie Caratteristiche principali

Flussu di putenza bidirezionale: Transizioni senza intoppi trà a corrente di sourcing (carica) è di sversamentu (scarica) cù u ritornu di l'energia rigenerativa à a rete.
Range dinamica larga: Copre da millivolti/milliampere finu à intervalli di tensione è corrente elevati in una sola unità, adatta per celle, moduli è pacchi.
Funzioni avanzate di sicurezza: Include limiti di tensione/corrente programmabili, prutezzione da sovratemperatura è interblocchi di sicurezza integrati per test senza supervisione.
Acquisizione cumpleta di dati: Registrazione à alta velocità integrata è interfacce standard (Ethernet, CAN, Analogica) per l'integrazione cù i tester di u Sistema di Gestione di a Batteria (BMS) è i sistemi di dati.

Perchè sceglie l'alimentatore CC programmabile ACSOON per i test di batterie?

Vera Operazione à Quattru Quadranti: Agisce sia cum'è una fonte d'alimentazione precisa sia cum'è una carica elettronica rigenerativa, recuperendu energia durante e prove di scarica per risparmià costi è riduce u calore.
Simulazione di prufilu d'alta fedeltà: Replica accuratamente i cicli di carica/scarica di u mondu reale, cumpresi i profili pulsati è dinamici per test di stress di a batteria realistici.
Precisione di misurazione superiore: A misurazione di tensione è corrente à alta risoluzione garantisce dati affidabili per u calculu di u Statu di Carica (SoC), l'efficienza è a capacità.
Putenza scalabile: U cuncepimentu mudulare permette u funziunamentu in parallelu per ottene l'alte currenti è livelli di putenza richiesti per grandi pacchi di batterie o test multicanale.

Alimentatore CC programmabile per aree di applicazione di test di batterie

Sviluppu di Veiculi Elettrici (VE): Pruvà i moduli di batteria è i pacchetti cumpleti per e prestazioni, u ciclu di vita è a sicurezza in cundizioni di guida simulate.
Fabbricazione di Sistemi di Accumulazione di Energia (ESS): Validazione di sistemi di batterie à scala di rete è residenziali per efficienza, durata di vita è conformità cù i standard.
R&S di e cellule di batteria: Caratterizazione di nuove chimiche cellulari (Li-ion, Solid-State) eseguendu testi precisi di furmazione, classificazione è ciclu di vita.
Assicurazione di a qualità è pruduzzione: Test di fine linea è campionamentu di lotti in impianti di fabricazione di batterie.

U nostru Services

Control qualità

Validazione Funzionale à Quattru QuadrantiOgni unità hè rigorosamente testata per verificà un funziunamentu stabile è senza intoppi in tutti i quadranti di a fonte/dissipatore.
Calibrazione cù Standard di Precisione: A tensione è a corrente in uscita/misura sò calibrate cù standard tracciabili di alta precisione.
Test di Risposta Dinamica: A risposta di l'unità à i transitori rapidi di corrente è tensione hè misurata per assicurà chì risponde à e specificazioni per i test pulsati.
Test di stress di u sistema di sicurezza è prutezzione: Tutti i limiti di prutezzione di l'hardware è di u software sò attivati sottu cundizioni cuntrullate per verificà u funziunamentu à prova di falli.

Risultati R&D

Topologia Rigenerativa à Alta Efficienza: Hà sviluppatu un cuncepimentu pruprietariu di inverter basatu annantu à IGBT chì massimizza l'energia restituita à a linea AC, riducendu i costi operativi.
Ciclu di cuntrollu ultra-rapidu: Hà cuncipitu un sistema di cuntrollu digitale cù una risposta di menu di millisecundu per una replicazione precisa di i profili dinamici di test di batteria.
Sincronizazione multicanale: Hà creatu protokolli di cuntrollu master/slave per a sincronizazione precisa di parechje unità in cunfigurazioni parallele o in serie per testi di alta putenza.
Suite di Software Specifica per a Batteria: Sviluppatu un software intuitivu per PC per creà, gestisce, eseguisce è analizà sequenze di test di batteria cumplesse cù una registrazione cumpleta di dati.

Imballaggio è Trasportu

Imballaggio industriale robustu: U quadru principale hè fissatu in una cassa di legnu persunalizata cù imbottitura in schiuma, cuncepita per l'attrezzatura pesante.
Kit d'accessori separati: I cavi, l'adattatori di cumunicazione è i manuali sò imballati in scatule separate è chjaramente etichettate in a cassa principale.
Guida d'installazione dettagliata: Include disegni di piani di pavimenti, diagrammi di cunnessione è requisiti di utilità per facilità a preparazione adatta di u situ.
Logistica Tecnica Globale: Offremu cuurdinamentu di spedizione porta à porta, gestione di e duane, è pudemu urganizà a supervisione tecnica durante u disimballaggio.

Serviziu Post-Vendita

Offremu una garanzia di 24 mesi, aghjurnamenti cumpleti di u software, supportu d'ingegneria di l'applicazione per a cunfigurazione di e prove è una rete glubale per i servizii di calibrazione è riparazione.

Certificazione di qualificazione

Marcatu CE: Cunforme à e direttive UE EMC è di bassa tensione;Manifattura Certificata ISO 9001:2015;Certificatu di calibrazione: Furnitu cù ogni unità, tracciabile à i standard naziunali;Cuncepimentu basatu annantu à i standard: Adattu per testi allineati cù i standard cumuni di batterie (per esempiu, ISO, SAE, GB/T).

FAQ
Q1: Chì significa funziunamentu "Quattru quadranti" o "Bidirezionale"?
A: Significa chì l'alimentazione pò furnisce una tensione/corrente pusitiva (surgente, quadrantu I) per caricà una batteria È assorbe a putenza furnendu una corrente negativa à una tensione pusitiva (dissipatore, quadrantu IV) per scaricalla, rigenerendu energia torna à a linea AC. Questu elimina a necessità di un caricu fittiziu separatu è inutile.
D2: Pò simulà profili di guida di u mondu reale per i testi di batterie EV?
A: Iè. Quandu hè assuciatu cù u nostru software di prova, pò impurtà o creà profili di putenza dinamichi chì replicanu cicli di guida reali (per esempiu, WLTP, UDDS), applicenduli precisamente à a batteria sottu prova.
Q3: Cumu hè questu differente da l'usu di una alimentazione CC standard è di un caricu elettronicu separatu?
A: Sta suluzione integrata hè più precisa, compatta è efficiente. Elimina i prublemi di sincronizazione trà i dispusitivi separati è recupera l'energia durante a scarica, chì un caricu resistivu standard spreca cum'è calore.
D4: Pò pruvà i pacchi di batterie cù un Sistema di Gestione di Batterie (BMS)?
A: Assolutamente. E so interfacce CAN è I/O digitale li permettenu di cumunicà direttamente cù un BMS per testi funziunali, per attivà eventi di sicurezza, o per registrà dati BMS sincronizati cù e so propie misurazioni elettriche d'alta precisione.
Q5: Chì hè necessariu per mette in parallelu parechje unità per una putenza più alta?
A: Richiede unità cù l'opzione parallela attivata, un kit di cablaggio adattatu è una cunfigurazione via u software. A nostra squadra tecnica pò furnisce un supportu cumpletu per u dimensionamentu è l'integrazione di u sistema.

Cuntatta ci

Per e specificazioni tecniche o e soluzioni globali per u Alimentazione CC programmabile per test di batteria: acpower@acsoonpower.com, o inviate e vostre esigenze usendu u furmulariu in u fondu di u nostru situ web.
