Inverter da 50Hz à 60Hz: Specifiche chjave chì ogni ingegnere deve sapè

Quandu l'ingegneri cercanu apparecchiature di cunversione di putenza per usi impurtanti, spessu scontranu u listessu prublema: assicurassi chì l'apparecchiature fatte per linee elettriche à 50 Hz possinu funziunà in modu sicuru in paràmetri di 60 Hz, o viceversa. Cum'è un ponte impurtante, un inverter 50Hz à 60Hz cambia a putenza di ricezione da un standard di frequenza per risponde à i bisogni di l'equipaggiamenti sensibili chì sò cunfigurati per un standard di frequenza differente. Quessi convertitori di frequenza statichi utilizanu l'elettronica di putenza muderna per cambià e caratteristiche di frequenza è di tensione. Questu assicura chì i dispositivi medichi, l'arnesi di laburatoriu, l'equipaggiamenti di prova aerospaziali è l'equipaggiamenti industriali funzionanu tutti à u megliu, indipendentemente da i standard di putenza in a so zona. Cunnosce e specifiche di basa, cum'è a velocità di putenza, i parametri di input/output, a qualità di a forma d'onda è u gradu di sicurezza, aiuta i prufessiunali di l'approvvigionamentu à sceglie unità chì mantenenu l'operazioni in bon statu è impediscenu chì l'equipaggiamenti costosi si rompanu.


Capiscendu i principii di a cunversione di frequenza da 50Hz à 60Hz

Chì ghjè un convertitore di frequenza da 50Hz à 60Hz?

A corrente alternata pò esse cambiata da un standard di frequenza à un altru aduprendu un convertitore di frequenza invece di l'induzione elettromagnetica solu. Ci sò dui tipi principali di convertitori di frequenza muderni: quelli chì utilizanu inverter è quelli chì utilizanu trasformatori rotanti. I disinni basati nantu à l'inverter, chì sò ancu chjamati qualchì volta convertitori di frequenza statichi, utilizanu a tecnulugia di cummutazione di semiconduttori per cambià a putenza CA in entrata in corrente continua è poi torna à CA à a frequenza di uscita desiderata. Stu metudu hà una piccula dimensione, funziona tranquillamente è vi dà un cuntrollu fine nantu à i paràmetri di uscita. I convertitori rotanti utilizanu gruppi motori-generatori per cambià a frequenza fisicamente, ma facenu rumore, occupanu più spaziu è anu parti mobili chì ponu esse usurate.

Cumponenti principali è principii operativi

I convertitori di frequenza statichi anu passi di raddrizzatore, condensatori di bus DC, moduli inverter IGBT (Insulated Gate Bipolar Transistor) è sistemi di cuntrollu basati nantu à microprocessori. U stadiu di u convertitore piglia 50Hz trifase è li trasforma in una putenza DC stabile. A modulazione di larghezza d'impulsu d'alta frequenza hè aduprata da u stadiu di l'inverter per ricustruisce un'onda sinusoidale pulita di 60Hz, mentre chì u bus DC smussa l'ondulazione di tensione. L'algoritmi di cuntrollu avanzati tenenu d'ochju i parametri di uscita in tempu reale è cambianu i mudelli di commutazione per mantene a frequenza stabile in ±0.1% è a distorsione armonica tutale sottu à u 3%. Questu risponde à i requisiti stretti di l'apparecchiature di qualità di laburatoriu.

Cuntrasti chjave trà i sistemi di putenza 50Hz è 60Hz

I standard di putenza regiunali rendenu difficiule u funziunamentu inseme di e cose. Quandu sò alimentati da fonti di 50Hz, l'equipaggiamentu chì hè statu fattu per travaglià cù 60Hz vede cambiamenti in a velocità di u mutore, saturazione di u trasformatore è errori di timing. Se mette un equipaggiamentu di 60Hz nantu à una rete di 50Hz, puderia funziunà più lentamente o ùn ghjunghje micca à a so coppia massima. I standard di tensione aggravanu questi prublemi. I sistemi monofase 120V/240V è trifase 208V/480V sò populari in America di u Nordu, mentre chì e linee di 50Hz in Europa è Asia furniscenu di solitu una putenza monofase 230V è trifase 400V. Un convertitore di frequenza currettamente dichjaratu risolve sia a discrepanza di frequenza sia i cambiamenti di u livellu di tensione, assicurendu chì l'equipaggiamentu funziona currettamente durante e missioni internaziunali o i prugrammi di prova chì attraversanu e fruntiere.

Specifiche chjave è metriche di prestazione di inverter da 50Hz à 60Hz

Tensione è putenza nominali per applicazioni industriali

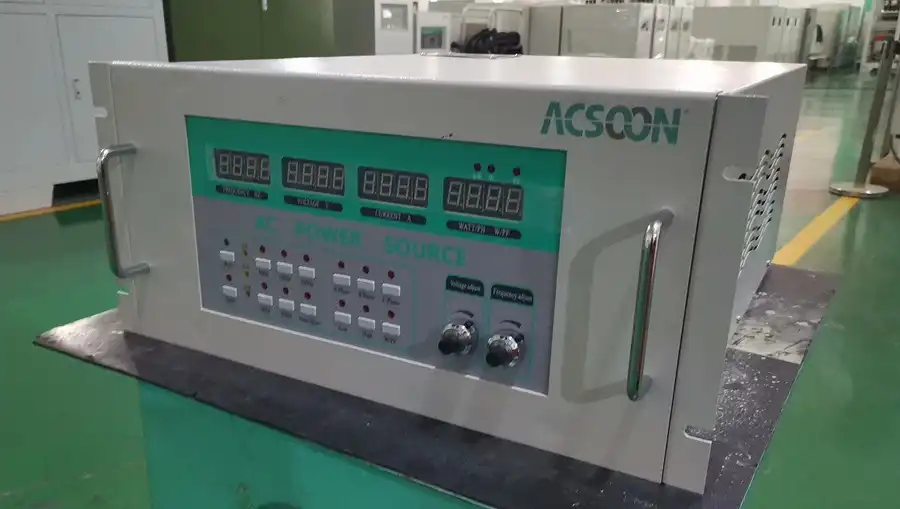

U livellu di putenza di l'inverter vi dice quanta carica pò gestisce constantemente. U mudellu 3kVA ACSOON AF60W-310003 pò alimentà a maiò parte di i dispositivi medichi di banco, strumenti di precisione è picculi pezzi di apparecchiature industriali. L'AF60W-310003 pò accettà ingressi trifase da 208V à 480V à 50Hz, adattendu si automaticamente à e cundizioni di rete specifiche di u situ senza alcun cambiamentu manuale. Questu hè assai impurtante per l'operazioni internaziunali. L'uscita furnisce una putenza monofase stabile da 110V à 240V, 60Hz, chì hè adatta à i standard per i dispositivi nordamericani è giapponesi. L'ingegneri devenu calculà a carica tutale attaccata, chì deve include e currenti di spuntu. I motori è i trasformatori spessu cunsumanu da 3 à 5 volte a so corrente nurmale quandu si avvianu per a prima volta, dunque i convertitori devenu avè una capacità di sovraccaricu sufficiente o funzioni di avviamentu dolce per impedisce ch'elli si scattinu.

Cunsiderazioni nantu à l'efficienza energetica è i costi operativi

I sistemi basati nantu à l'inverter utilizanu di solitu da 90 à 95% menu energia cà i convertitori rotativi, chì raramente utilizanu più di 85%. Questa mancanza di efficienza porta direttamente à risparmi di costi. À piena carica, un 3kVA inverter 50Hz à 60Hz chì funziona à 90% di efficienza spreca circa 300 W cum'è calore, mentre chì una unità di filatura simile spreca almenu 450 W. In funziunamentu continuu, u metudu basatu annantu à l'inverter riduce i costi energetichi annuali di centinaie di dollari per unità mentre produce menu calore, ciò chì significa chì i laboratori climatizzati necessitanu menu carica HVAC. U disignu muntatu in rack di l'AF60W-310003 face di a cunvezione furzata u megliu modu per rinfrescallu, mantenendu e temperature di giunzione sicure ancu quandu funziona continuamente à temperature finu à 40 ° C.

Stabilità di frequenza è standard di qualità di forma d'onda

Una stabilità di frequenza estrema hè necessaria per l'arnesi di precisione. Quandu u caricu cambia, l'AF60W-310003 mantene a frequenza di uscita in ±0.5 Hz. Questu assicura chì i dispositivi sensibili à u timing cum'è e centrifughe, i strumenti di prova dipendenti da a frequenza è i motori sincroni funzionanu cum'è devenu. A qualità di u mudellu di uscita hè altrettantu impurtante. A distorsione armonica tutale sottu à u 3% impedisce chì l'elettronica sensibile sia dannighjata, riduce u rumore in l'apparecchi di registrazione è impedisce chì i carichi induttivi si surriscaldinu troppu. Una caratteristica chjave di l'AF60W-310003 hè u so design di uscita isolata, chì separa galvanicamente i circuiti d'entrata è di uscita. Questu elimina i circuiti di terra è mantene i strumenti sensibili sicuri da i picchi di tensione chì viaghjanu attraversu u cablaggio di l'installazione.

Sceglie u convertitore di frequenza ghjustu da 50Hz à 60Hz: Criterii è cunsiderazioni

Cunfruntendu e Marche Principali di l'Industria è a Reputazione di u Mercatu

Siemens, ABB, Schneider Electric, è Mitsubishi sò cumpagnie ben cunnisciute in l'affari di i convertitori di frequenza. Ci sò ancu cumpagnie più chjuche è più specializate cum'è ACSOON. E grande cumpagnie anu assai prudutti è rete di servizii in tuttu u mondu, ma di solitu facenu pagà assai per i so prudutti. ACSOON si cuncentra nantu à i sistemi di putenza per u volu, l'armata, e navi è i laboratori, aghjunghjendu assai cunniscenze verticali prufonde à applicazioni di nicchia. Questa cunniscenza specializata porta à migliori cuncepzioni. Per esempiu, a classificazione IP21 di l'AF60W-310003 u rende adattatu per installazioni interne, è u so picculu disignu di montaggio in rack facilita l'inserimentu in rack di strumenti è carrelli di prova mobili. Cù u supportu OEM di ACSOON, i pruduttori di apparecchiature ponu rinominà i convertitori è aghjunghjeli à i so sistemi, ciò chì facilita e linee di furnitura per i grandi cumpratori.

Certificazioni, Garanzia è Infrastruttura di Supportu Tecnicu

E certificazioni di cunfurmità provanu chì un pruduttu hè sicuru è funziona cù i campi elettromagnetichi. Per e vendite in America di u Nordu, cercate l'elenchi UL/CSA. In Europa, cercate i marcaggi CE. Per l'usi di difesa, cercate l'elenchi MIL-STD. I termini di a garanzia mostranu quantu hè fiduciosu u fabricatore in u pruduttu. A copertura cumpleta per dui o trè anni è l'opzioni di sustituzione rapida riducenu u risicu di tempi di inattività. A fabbrica di ACSOON in Jinghe New Town, Xi'an, hà trà 5,000 è 10,000 metri quadrati di spaziu di pruduzzione è abbastanza inventariu per sustene i prucessi di spedizione rapida, chì sò assai impurtanti quandu hè necessariu fà acquisti urgenti. L'accessu à l'assistenza tecnica hè ancu impurtante. I pruduttori chì vi permettenu di mandà un email à un ingegnere direttu (acpower@acsoonpower.com) rendenu a riparazione più veloce di quelli chì indirizzanu e dumande attraversu parechji livelli di serviziu.

Analisi di u costu è u ritornu di l'investimentu

U prezzu di compra iniziale hè solu una parte di u costu tutale di pruprietà. Cum'è hè statu digià dimustratu, l'ecunumia energetica hà un effettu nantu à i costi cuntinui. I costi di riparazione imprevisti è i tempi di inattività di a pruduzzione sò affettati da quantu hè affidabile qualcosa. L'OEM è l'integratori di sistemi ponu prufittà di a persunalizazione quandu anu bisognu di diverse cunfigurazioni d'input/output, hardware di montaggio speciale, o porte di monitoraghju integrate. ACSOON pò risponde à questi bisogni attraversu a fabricazione persunalizata, chì ùn richiede micca i grandi numeri minimi d'ordine chì parechji grandi produttori richiedenu. Quandu si calcula u ROI, duvete guardà i soldi chì risparmierete ùn avendu micca da riparà l'attrezzatura rotta per via di una mala alimentazione, u travagliu supplementu chì uttenerete per via di un funziunamentu affidabile, è a libertà strategica chì uttenerete da avè relazioni di partenariatu chì permettenu prototipi rapidi è tempi di consegna brevi.

Risoluzione di i prublemi è manutenzione di inverter da 50Hz à 60Hz

Problemi Operativi Cumuni è Approcci Diagnostici

A maiò parte di u tempu, l'instabilità di frequenza hè causata da transitori di carica chì sò più veloci di u inverter da 50 Hz à 60 Hz tempu di reazione o malaccordendu i parametri di cuntrollu. Assicuratevi chì u caricu assuciatu resti in i limiti di u convertitore è chì i fili ùn aghjunghjenu micca troppu induttanza. U surriscaldamentu hè spessu un segnu chì ùn ci hè micca abbastanza flussu d'aria. Per u raffreddamentu per cunvezione, l'unità muntate in rack necessitanu almenu 50 mm di spaziu sopra è sottu à u quadru. Troppu carichi capacitivi o apparecchiature chì producenu armoniche, cum'è e fonti di alimentazione à commutazione, ponu influenzà a forma d'onda. Prima di chjamà l'assistenza di u fabricatore, aduprate un tester di putenza per verificà a qualità di a tensione d'ingressu, cercate cunnessione allentate in u cablaggio di uscita è leghjite i registri d'errore se l'unità hà display diagnostichi.

Mantenimentu Preventivu è Migliori Pratiche Ambientali

In ambienti difficili, i cuntrolli di rutina devenu esse effettuati ogni trè mesi. Sè vo campate in una zona pulverulenta, pulite i filtri d'entrata d'aria una volta à u mese. I filtri bluccati impediscenu u raffreddamentu di u flussu d'aria è acceleranu l'invecchiamentu di i pezzi. Verificate e cunnessione elettriche una volta à l'annu per segni di surriscaldamentu, cum'è cavi chì anu cambiatu culore o isolamentu chì hè statu dannighjatu. Aduprendu strumenti precisi, misurate è registrate a tensione di uscita, a frequenza è u THD. Dopu, paragunate i risultati cù i dati di i testi iniziali per truvà a deriva di e prestazioni. I cuntrolli ambientali mantenenu a temperatura sottu à 40 ° C, l'umidità trà 20 è 80% senza condensa, è l'unità sicure da vibrazioni di più di 0.5 g. L'AF60W-310003 funziona silenziosamente, ciò chì hè bonu per i laboratori induve u rumore di fondu pò interferisce cù letture precise. Significa ancu chì a fissazione meccanica hè curretta è ùn provoca risonanza.

Ricunnosce quandu hè necessariu di indirizzà l'assistenza tecnica

I guasti à u livellu di i cumpunenti anu bisognu di l'aiutu di u fabricatore. Sè vo sguassate l'allarmi ma vede sempre codici d'errore, ùn pudete micca tene u passu cù u caricu cunsigliatu ancu s'è a macchina hè abbastanza fresca, o a frequenza di uscita deriva troppu, duvete ottene un'analisi prufessiunale. Pudete mandà un email à a squadra d'ingegneria di ACSOON à acpower@acsoonpower.com per cunsiglii tecnichi basati nantu à i so anni di sperienza di travagliu cù sistemi di putenza in applicazioni militari è di volu induve l'affidabilità hè essenziale. Per accelerà u prucessu di liquidazione, siate u più specificu pussibule nantu à i sintomi. Questu deve include codici d'errore, fattori di carica, cundizioni ambientali è informazioni d'installazione. Registrà attivamente a vostra garanzia è tene i registri di serviziu facilita a sustituzione di e cose quandu e riparazioni ùn valenu micca i soldi.

Tendenze è innovazioni future in a tecnulugia di cunversione di frequenza

Elettronica di putenza avanzata è monitoraghju intelligente

I semiconduttori di carburo di siliciu (SiC) è di nitruro di galliu (GaN) sò aduprati in i convertitori di frequenza di prossima generazione. Questu li permette di avè tassi di commutazione più elevati, perdite più basse è parti inattive più chjuche. Quessi dispositivi à banda larga rendenu e cose più efficienti (finu à u 98%) mentre li rendenu ancu più chjuchi (30-40%). A cunnessione IoT hè aduprata da funzioni di tracciamentu intelligente per mandà dati di prestazioni in tempu reale à e piattaforme cloud. Quì, l'analisi predittiva trova novi prublemi prima ch'elli si verificanu. L'ingegneri ponu truvà i migliori paràmetri per cambià i carichi nantu à i convertitori senza avè da andà in situ. Questu hè particularmente utile per e cunfigurazioni chì sò sparse fisicamente, cum'è quelle nantu à e navi o in strutture di prova remote.

Integrazione cù l'Energia Rinnuvevule è l'Infrastruttura di Rete Intelligente

Sempre di più, i convertitori di frequenza sò aduprati per cunnette e fonti d'energia verde à a rete elettrica. L'alimentazione CA à frequenza variabile hè prodotta da inverter solari è turbine eoliche, chì devenu esse cambiate per inverter 50Hz à 60Hz o 50Hz o 60Hz prima ch'ella possi esse sincronizata. I cunvertitori bidirezionali aiutanu i dispositivi di almacenamiento d'energia à funziunà caricendu e batterie quandu a dumanda hè bassa è liberendule quandu a dumanda hè alta. A cunnessione di rete intelligente permette à i cunvertitori di participà à i prugrammi di risposta à a dumanda, chì cambianu automaticamente i carichi non essenziali per mantene a rete stabile. Per via di queste caratteristiche, a tecnulugia avanzata di cunversione di frequenza pò esse aduprata per custruisce infrastrutture chì sustenenu prucessi di fabricazione à longu andà è microreti forti chì servenu strutture impurtanti.

Implicazioni per e Catene di Fornitura Globale è a Compatibilità di l'Attrezzature

Cù a mundialisazione di l'industria, l'equipaggiamenti elettrichi devenu esse capace di funziunà in ogni locu. I convertitori di frequenza à ingressu universale chì ponu trattà 100-480V à 50Hz è 60Hz facilitanu a gestione di e merchenzie è acceleranu l'esportazioni versu altri paesi. U funziunamentu parallelu in i disinni mudulari permette à a putenza di cresce, cusì ponu esse aduprati per tuttu, da i picculi strumenti nantu à un bancu à i prucessi industriali chì utilizanu parechji megawatt. I sistemi di cuntrollu digitale rendenu l'interfacce umane listesse in tutte e linee di prudutti, ciò chì significa chì hè necessaria menu furmazione. Cù l'aumentu di a capacità di pruduzzione è di e certificazioni di e cumpagnie cum'è ACSOON, i prufessiunali di l'approvvigionamentu ponu ottene suluzioni specializate chì prima eranu dispunibili solu per mezu di longhi prucessi di custruzzione persunalizata. Questu riduce i tempi di u prugettu è riduce i risichi chì derivanu da u fattu di ùn sapè se dui pezzi d'equipaggiamentu funzioneranu inseme.

cunchiusioni

Per sceglie u convertitore di frequenza ghjustu, duvete valutà i requisiti tecnichi contr'à i bisogni di travagliu. Inverter 50Hz à 60Hz hè una cunsiderazione chjave quì. I costi di prutezzione è di durata di vita di l'equipaggiu sò direttamente affettati da a so putenza nominale, a flessibilità di input, a qualità di output è l'ecunumia. L'ACSOON AF60W-310003 hè un bellu esempiu di un dispositivu custruitu à misura chì hè statu fattu per dispositivi medichi portatili, strumenti di laburatoriu è apparecchiature di precisione chì necessitanu una putenza pulita di 60Hz in una varietà di lochi in u mondu. U so picculu design di montaggio in rack, a topologia di output separata è u funziunamentu silenziosu u rendenu utile in ambienti di u mondu reale cù preoccupazioni limitate di spaziu è rumore. Oltre à i requisiti, u successu di un prughjettu dipende da e cumpetenze di u fabricatore, cume a so capacità di supportà a persunalizazione, mantene in stock è furnisce un supportu espertu rapidu. Siccomu a connettività intelligente è i semiconduttori migliori rendenu a tecnulugia di cunversione di putenza megliu, travaglià cù fornitori specializati vi dà benefici in termini di affidabilità, velocità di consegna è cunniscenza di l'applicazione chì ùn pudete micca ottene cù soluzioni generali.

FAQ

Chì ghjè a principale differenza trà un convertitore di frequenza basatu annantu à un inverter è un convertitore di frequenza rotativu?

I convertitori basati nantu à l'inverter utilizanu l'elettronica à statu solidu per trasfurmà a frequenza per mezu di a rettificazione è a modulazione di larghezza d'impulsu, offrendu dimensioni compatte, funziunamentu silenziu è alta efficienza. I convertitori rotativi utilizanu gruppi motori-generatori per a cunversione di frequenza meccanica, producendu rumore, richiedendu manutenzione è cunsumendu più spaziu. I disinni di inverter statichi cum'è l'AF60W-310003 sò adatti à i laboratori muderni è à l'applicazioni mobili induve questi fattori si rivelanu critichi.

Cumu possu calculà a putenza nominale necessaria per a mo applicazione?

Aghjunghjite a putenza stimata di tutti i dispusitivi chì sò culligati, è dopu aghjunghjite da 25 à 30 per centu di più per tene contu di e currenti di piccu è di a crescita futura. Picchi di avviamentu da 3 à 5 volte a putenza di funziunamentu ponu esse osservati in i motori è i trasformatori. Quandu hè adupratu nurmalmente, u 3kVA AF60W-310003 pò alimentà apparecchiature cù una putenza tutale finu à 2.4 kVA senza alcun prublema. Pò gestisce bisogni à cortu termine è ùn si scatta micca durante u funziunamentu nurmale.

I convertitori di frequenza ponu gestisce simultaneamente a cunversione di tensione è di frequenza?

Iè, i cunvertitori statichi muderni svolgenu e duie funzioni. L'AF60W-310003 accetta un ingressu trifase 208V-480V, 50Hz è furnisce un output monofase 110V-240V, 60Hz. Sta capacità di cambià e tensioni duie volte hè assai utile quandu si mettenu apparecchiature nordamericane (fatte per 120V/60Hz) in edifici europei (di solitu 230V/50Hz). Elimina a necessità di dui trasformatori diversi è facilita l'installazione.

Cuntattate JERRYSTAR per suluzioni affidabili di inverter da 50Hz à 60Hz

Truvà u cumpagnu ghjustu facilita a ricerca di specifiche di cunversione di frequenza. Attraversu u so nome ACSOON, JERRYSTAR si concentra nantu à a fabricazione di sistemi di trasferimentu di putenza chì sò abbastanza affidabili per esse aduprati in l'armata, nantu à e navi, in i laboratorii è in l'aria. A nostra squadra d'ingegneria hà travagliatu nantu à sistemi di putenza critichi per decennii è pò supportà disinni unichi, prototipazione rapida è pruduzzione di grande vulume cù una qualità consistente. L'AF60W-310003 hè custruitu cù una tecnulugia pruvata è vera chì hè stata aduprata in ambienti medichi è cummerciali difficili in tuttu u mondu. Sè avete bisognu di una sola unità di prova o cercate un fabricatore di inverter qualificatu da 50Hz à 60Hz per una fornitura à longu andà, l'edifiziu di JERRYSTAR da 5,000 à 10,000 metri quadrati mantene e forniture à portata di manu in modu chì i tempi d'attesa sianu brevi. Cuntattate i nostri esperti tecnichi à acpower@acsoonpower.com per parlà di i vostri bisogni, ottene cunsiglii specifichi per l'applicazione è accede à l'opzioni di persunalizazione chì distinguenu i fornitori specializati da i venditori standard.

Vede ancu

1. Chapman, Stephen J. Fundamenti di e Macchine Elettriche, 5a edizione. McGraw-Hill Education, 2012.

2. Mohan, Ned, Tore M. Undeland, è William P. Robbins. Elettronica di putenza: convertitori, applicazioni è cuncepimentu, 3a edizione. John Wiley & Sons, 2003.

3. Istitutu di Ingegneri Elettrici è Elettronichi. Standard IEEE 519-2014: Pratica è Requisiti Raccomandati per u Cuntrollu Armonicu in i Sistemi di Energia ElettricaIEEE, 2014.

4. Rashid, Muhammad H. Manuale di Elettronica di Potenza: Dispositivi, Circuiti è Applicazioni, 4a edizione. Butterworth-Heinemann, 2017.

5. Bose, Bimal K. Elettronica di putenza muderna è azionamenti CA. Prentice Hall, 2002.

6. Cummissione Elettrotecnica Internaziunale. IEC 61000-4-7: Tecniche di prova è di misurazione - Guida generale nantu à e misurazioni armoniche è interarmonicheIEC, 2009.
